Ett räcke på en stödmur behöver planeras utifrån både fallrisken och murens bärande konstruktion. Räcket kan i vissa fall förankras i muren, men det kan också vara bättre att montera det på sidan eller fristående bakom muren där ett säkrare bärande underlag finns.
En stödmur skiljer sig från en vanlig vägg eftersom den håller tillbaka jord och utsätts för tryck från marken bakom. Vatten, tjäle och rörelser i konstruktionen kan därför påverka både muren och en infästning som sitter i den.
Innan placering och infästning bestäms behöver du därför ta reda på hur muren är uppbyggd, vilken del som faktiskt är bärande och om muren visar tecken på rörelse. Samtidigt behöver fallrisken på platsen bedömas så att räckets placering och utformning fungerar tillsammans med nivåskillnaden och omgivningen.
Varför påverkar en stödmur räckets infästning?
En stödmur håller tillbaka jord och utsätts därför för krafter som kan förändras över tid. Om räcket förankras i muren behöver både infästningen och den del av muren som tar upp lasten vara lämpliga för uppgiften.
När du jämför olika räcken är det därför inte bara räckestypen som avgör lösningen. Murens konstruktion och den faktiska infästningspunkten behöver bedömas först.
- Jordtryck
- Massorna bakom muren trycker mot konstruktionen. Belastningen påverkas bland annat av markförhållanden, murens utformning och mängden vatten bakom muren.
- Vatten och tjäle
- Bristande avvattning kan öka belastningen bakom muren, och återkommande frysning och upptining kan bidra till rörelser i mark och konstruktion.
- Rörelse över tid
- Om muren börjar luta, sätta sig eller förskjutas kan även ett räcke som är förankrat i muren påverkas. Därför bör tecken på rörelse bedömas innan infästningen planeras.
Var bör räcket placeras på en stödmur?
Räcket bör placeras där det finns ett underlag som faktiskt kan ta upp belastningen. Det kan vara ovanpå muren, på murens utsida eller i en separat bärande konstruktion bakom muren – beroende på hur den aktuella stödmuren är uppbyggd.
| Placering | Kan fungera när | Tänk på |
|---|---|---|
| Ovanpå muren | Krönet är en bärande del av konstruktionen och underlaget är lämpligt för den planerade infästningen. | Infästningen hamnar högt i muren. Krönstenar eller täckplattor som bara avslutar muren ska inte automatiskt betraktas som bärande. |
| Utanpå muren | Murens sida består av ett stabilt och bärande underlag där en sidoinfästning kan placeras med rätt förutsättningar. | Underlag, kantavstånd och val av infästning behöver bedömas för den faktiska muren. |
| Bakom muren | Det finns mark, plint, kantbalk eller ett bärande däck bakom muren där stolparna kan förankras oberoende av murkrönet. | Räcket hamnar längre från murkanten och kan skapa en avsats som behöver vägas in i bedömningen av fallrisken. |

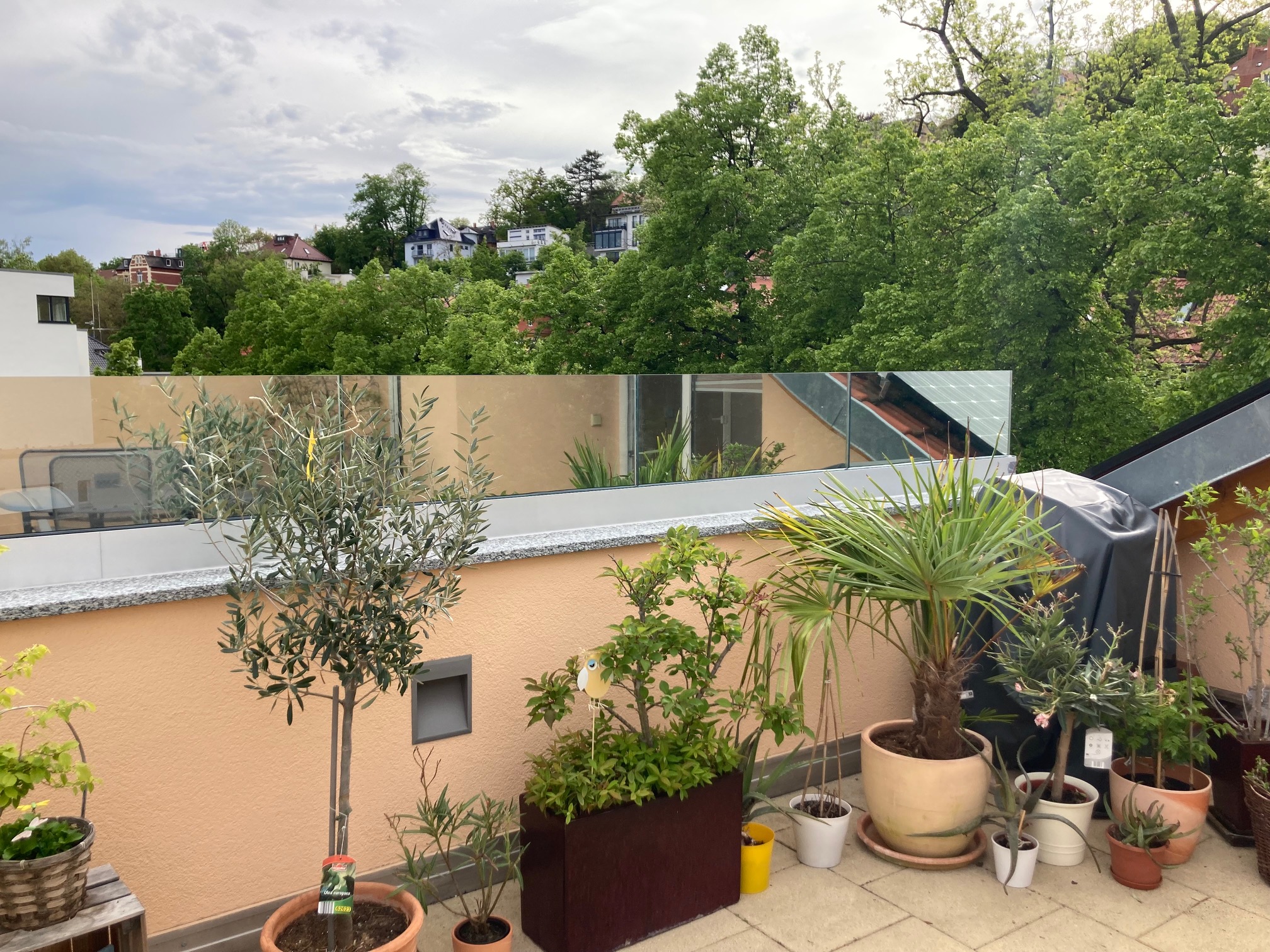

Kan ett lågt räcke monteras ovanpå en befintlig mur?
Ja, ett lägre räckesparti kan komplettera en befintlig mur när murens konstruktion och infästningspunkten är lämpliga för det. Ett glasräcke kan exempelvis ge en öppen överdel ovanför en tät mur utan att hela höjden behöver bestå av räcke.
- Komplettera höjden
- Ett lägre räckesparti kan anpassas efter den befintliga murens höjd och den säkerhetslösning som behövs på platsen. Det är den sammanlagda utformningen som behöver fungera.
- Tätt nedtill, öppet upptill
- En tät mur med glas ovanför kan behålla murens avskärmande känsla samtidigt som den övre delen släpper igenom ljus och ger bättre genomsikt än en fortsatt tät konstruktion.
- Kontrollera avsatsen
- Om räcket placeras en bit in från murens kant kan det bildas en avsats. Går det att stå på den behöver avsatsens placering vägas in när fallrisken och räckets utformning bedöms.
När behövs räcke eller annat fallskydd vid en stödmur?
Där en stödmur hör till en vistelseyta i eller i anslutning till en byggnad och det finns särskild risk för personskador till följd av fall behöver det finnas skydd mot fall. Bedömningen utgår från platsens användning, fallhöjden och förhållandena runt muren – inte från en enda generell nivåskillnad som alltid ger samma lösning.
För en fristående stödmur längre ut på tomten behöver man därför först avgöra vilka regler som är tillämpliga på just platsen. Oavsett regelverk är det klokt att bedöma den faktiska fallrisken innan räckets placering och utformning bestäms.
- När behövs skydd?
- Där det finns särskild risk för personskador till följd av fall ska det finnas skydd mot fall. Hur skyddet utformas behöver anpassas efter den aktuella platsen.
- Finns en fast höjdgräns?
- Det finns inte ett enda generellt mått som innebär att alla nivåskillnader över en viss höjd automatiskt ska ha samma räckeshöjd. Skyddets utformning behöver bedömas utifrån bland annat användning och fallhöjd.
- Vad påverkar riskbedömningen?
- Hur ytan används, vilka som vistas där, fallhöjden och vad som finns nedanför muren är exempel på omständigheter som kan påverka hur allvarligt ett fall kan bli.
Hur används ytan?
En gångyta, uteplats eller plats där barn leker kan innebära andra risker än en yta där människor sällan vistas nära murkanten.
Vad finns nedanför muren?
Samma nivåskillnad kan innebära olika konsekvenser beroende på om ett fall sker mot exempelvis mjukare mark, sten, en trappa eller en hård uppfart.
För aktuell vägledning om skydd mot fall, räcken och ledstänger, se Boverkets regler om räcken och ledstänger.
Vilket räcke passar på en stödmur?
Flera typer av räcken kan fungera på en stödmur. Valet beror bland annat på vilket bärande underlag som finns för infästningen, hur vindutsatt platsen är, hur mycket sikt du vill behålla och om yngre barn kan vistas nära räcket.
| Räckestyp | Passar när | Tänk på |
|---|---|---|
| Stående spjälor | Du vill ha en relativt öppen fyllning med god genomsikt mellan de vertikala delarna. | Där yngre barn kan vistas behöver öppningar och räckets utformning bedömas utifrån barnsäkerheten. |
| Glasräcke | Utsikten är viktig och du vill ha en sammanhängande, transparent fyllning mellan räckets profiler. | En tät glasfyllning kan ge större vindlast än en mer öppen fyllning. Underlag, stolpar och infästning behöver därför vara anpassade till konstruktionen och platsen. |
| Vajerräcke | Du vill ha ett luftigt uttryck med liten visuell avskärmning. | Horisontella vajrar kan underlätta klättring. Det behöver särskilt beaktas där yngre barn kan förväntas vistas utan ständig tillsyn. |
| Aluminium med träöverliggare | Du vill kombinera metallstolpar med en varmare trädetalj som passar trädgårdens eller husets material. | Träöverliggaren behöver skötas som trä utomhus även om aluminiumdelarna har andra underhållsbehov. |
Hur monterar man räcke på en lutande eller trappad stödmur?
Räcket kan antingen följa murens lutning i en sammanhängande linje eller delas upp i horisontella sektioner som följer murens olika nivåer. Vilken lösning som passar bäst beror på murens geometri, räckessystemet och hur infästningspunkterna kan placeras.
Följ murens lutning
- Uttryck
- Räcket följer sluttningen och ger en sammanhängande linje genom trädgården.
- Montage
- Kräver att vinklar, stolphöjder och infästningspunkter anpassas efter murens faktiska lutning och det valda räckessystemet.
Trappa räcket i sektioner
- Uttryck
- Räcket följer murens nivåer med horisontella partier och tydliga övergångar mellan sektionerna.
- Montage
- Varje nivå kan mätas som ett eget parti, men övergångarna mellan sektionerna och höjdskillnaderna behöver planeras så att hela räcket får rätt funktion och sammanhängande utformning.
Vad ska du kontrollera innan du monterar räcke på en stödmur?
Kontrollera först murens skick, konstruktion och möjliga infästningspunkter. Därefter behöver du bedöma fallrisken och säkerställa att räckets utformning och infästning passar både underlaget och hur platsen används.
Sju saker att gå igenom på plats
Bedöm murens skick
Kontrollera om muren lutar, har sprickor, sättningar eller andra tecken på rörelse. Om konstruktionen verkar instabil behöver orsaken bedömas och muren åtgärdas innan ett räcke förankras i den.
Ta reda på hur murkrönet är uppbyggt
Kontrollera om den översta stenen eller plattan är en del av den bärande konstruktionen eller bara fungerar som avslutning. Ett limmat eller murat täckskikt ska inte automatiskt betraktas som ett lämpligt infästningsunderlag.
Undersök om räcket kan placeras bakom muren
Finns det ett separat bärande underlag bakom stödmuren, som en plint, kantbalk eller ett bärande däck, kan det vara ett alternativ till att förankra stolparna direkt i muren.
Bedöm fallrisken
Titta på nivåskillnaden, hur nära människor kan komma murkanten och vad som finns nedanför. En trappa, sten eller hård mark kan ge andra konsekvenser vid ett fall än en mjukare yta.
Kontrollera om yngre barn kan vistas där
Om yngre barn kan förväntas vistas på platsen utan ständig tillsyn behöver räckets öppningar och klättringsrisk bedömas utifrån de regler som gäller för skyddet.
Anpassa infästningen efter underlaget
Betong, natursten, murblock och andra murmaterial har olika egenskaper. Infästning, kantavstånd och monteringssätt behöver därför väljas efter det faktiska underlaget och räckessystemets monteringsanvisningar.
Säkerställ att konstruktionen går att verifiera
En infästning som känns fast vid montering är inte i sig ett bevis på att underlaget klarar räckets belastningar. Vid osäkerhet om murens eller infästningens bärighet behöver konstruktionen bedömas utifrån sina faktiska förutsättningar.
Börja med muren och infästningsunderlaget – inte med valet av räckesmodell. När konstruktionen och fallrisken är klarlagda blir det enklare att välja rätt placering, räckestyp och montering.
Behöver du hjälp att välja räcke till en stödmur?
Jämför våra räcken eller kontakta kundservice om du vill ha hjälp att reda ut placering, mått och möjliga monteringsalternativ.
Vilka problem är vanliga när räcke ska monteras på en stödmur?
Vanliga frågor handlar om äldre eller lutande murar, infästning nära murkanten och hur olika räckestyper påverkar kraven på underlaget.
Kan man montera räcke på en gammal stödmur?
Ja, men murens ålder avgör inte om den är lämplig för infästning. Kontrollera först sprickor, lutning, sättningar, material och vilken del av konstruktionen som faktiskt är bärande.
Vad gör jag om stödmuren redan lutar?
Om muren lutar eller visar andra tecken på rörelse bör orsaken bedömas innan ett räcke förankras i den. Räcket ska inte användas som en lösning för att stabilisera en stödmur som redan är instabil.
Kan jag borra genom en krönsten för att fästa räcket?
Det beror på hur krönet och muren är uppbyggda. En limmad eller murad täcksten ska inte ensam betraktas som ett bärande infästningsunderlag, utan förankringen behöver fungera i den konstruktion som ska ta upp belastningen.
Hur nära murkanten kan räckesstolparna stå?
Det finns inget enda kantavstånd som passar alla murar. Underlagets material, infästningen och räckessystemets monteringsanvisningar behöver styra placeringen. Även en eventuell avsats mellan räcket och murkanten behöver vägas in i fallriskbedömningen.
Behöver ett glasräcke annan infästning på en stödmur?
Infästningen behöver alltid anpassas till det valda räckessystemet och platsen. En tät glasfyllning kan ge större vindlast än en mer öppen fyllning, vilket behöver beaktas när stolpar, underlag och infästningar planeras.
Kan jag montera räcke på stödmuren själv?
Det beror på konstruktionen och din möjlighet att bedöma underlaget och följa räckessystemets monteringsanvisningar. Om murens bärighet eller lämplig infästning är osäker behöver den frågan klarläggas innan monteringen påbörjas.
